452-00

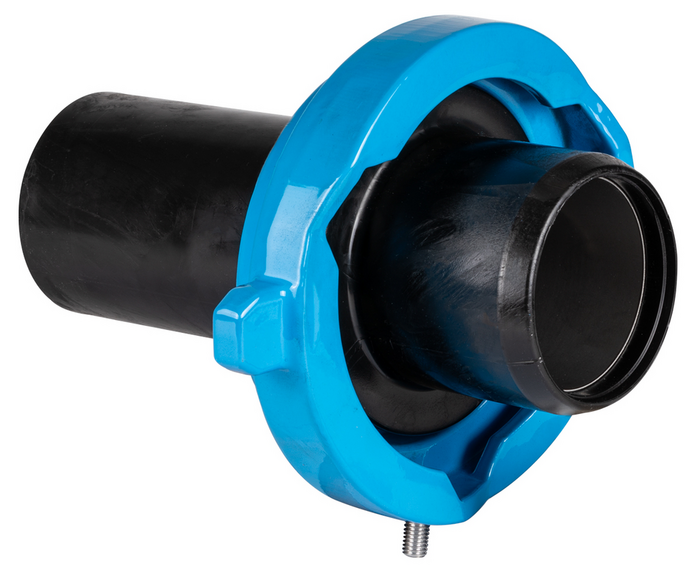

PE-Einschweißende inkl. Spannring - System BAIO®

Das PE-Einschweißende mit integrierter Stützhülse und Spannring dient als Übergang von BAIO®-Muffen auf PE-Rohre nach DIN 8074 für Rohrwanddicken SDR 11 oder SDR 17 (siehe Tabelle) mittels Schweißtechnik.

Achtung: PE-Einsteckende mit Gussrohr-Aussendurchmesser, passend für BAIO®-Muffe mit Gussrohr-Dichtung

Weiterlesen Reduzieren
Material: Spannring: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Rohr: PE-Rohr PE 100 inkl. Stützhülse aus nichtrostendem Stahl
Medium Trinkwasser / Gas / Abwasser

Das PE-Einschweißende mit integrierter Stützhülse und Spannring dient als Übergang von BAIO®-Muffen auf PE-Rohre nach DIN 8074 für Rohrwanddicken SDR 11 oder SDR 17 (siehe Tabelle) mittels Schweißtechnik.

Achtung: PE-Einsteckende mit Gussrohr-Aussendurchmesser, passend für BAIO®-Muffe mit Gussrohr-Dichtung

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

DN
max.
Betriebsdruck
L
B
D
H
für
Rohrart
SDR
 Medium Gewicht A-Text Merkliste
4520750000
 80 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 260 mm 236 mm 75 mm 187 mm PE 11 3,63 kg
4520900000
 80 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 260 mm 236 mm 90 mm 187 mm PE 11 3,80 kg
4520900001
 80 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 260 mm 236 mm 90 mm 187 mm PE 17 3,80 kg
4521100000
 100 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 290 mm 265 mm 110 mm 208 mm PE 11 4,70 kg
4521100001
 100 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 287 mm 265 mm 110 mm 208 mm PE 17 4,70 kg
4521250000
 100 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 301 mm 265 mm 125 mm 208 mm PE 11 4,90 kg
4521250001
 100 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 301 mm 265 mm 125 mm 208 mm PE 17 4,90 kg
4521400000
 125 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 335 mm 292 mm 140 mm 238 mm PE 11 7,20 kg
4521400001
 125 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 335 mm 292 mm 140 mm 238 mm PE 17 6,70 kg
4521600000
 150 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 345 mm 323 mm 160 mm 260 mm PE 11 7,90 kg
4521600001
 150 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 345 mm 323 mm 160 mm 260 mm PE 17 7,90 kg
4521800000
 150 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 355 mm 323 mm 180 mm 260 mm PE 11 8,40 kg
4521800001
 150 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 360 mm 323 mm 180 mm 260 mm PE 17 8,40 kg
4522000000
 200 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 390 mm 388 mm 200 mm 326 mm PE 11 13,05 kg
4522000001
 200 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 390 mm 388 mm 200 mm 326 mm PE 17 12,60 kg
4522250000
 200 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 405 mm 388 mm 225 mm 326 mm PE 11 15,20 kg
4522250001
 200 Abwasser SDR 17: 10 bar|Gas SDR 17: 5 bar|Trinkwasser SDR 17: 10 bar 405 mm 388 mm 225 mm 326 mm PE 17 15,20 kg
4522500000
 250 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 433 mm 388 mm 250 mm 388 mm PE 11 21,50 kg
4522800000
 250 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 433 mm 388 mm 280 mm 388 mm PE 11 21,60 kg
4523150000
 300 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 469 mm 451 mm 315 mm 451 mm PE 11 31,00 kg
4523550000
 300 Abwasser SDR 11: 16 bar|Gas SDR 11: 10 bar|Trinkwasser SDR 11: 16 bar 469 mm 451 mm 355 mm 451 mm PE 11 33,00 kg
Zur Merkliste

Beim Einsatz im Gasbereich Mehrpreis für Gussrohr-Dichtung Gas beachten.

Best.-Nr.
Produktbezeichnung
529-03 Gussrohr-Dichtung für Gas
